Aus einem grünen Glasschirm eine Deckenlampe bauen
In diesem Beitrag auf blog.radiokoelsch.de von Radio Kölsch Hamburg zeigen wir, wie aus einem einzelnen Lampenschirm eine vollständige Deckenlampe aufgebaut werden kann.
Unsere Kundin brachte uns einen grünen Glasschirm ohne Aufhängung. Ziel war es, daraus eine funktionale und technisch sichere Pendelleuchte zu entwickeln.
Ausgangspunkt: Ein einzelner Lampenschirm
Der Glasschirm besitzt folgende Eigenschaften:
- außen grün lackiert
- innen weiß für bessere Lichtreflexion
Technische Maße:
- Höhe: 20 cm
- Durchmesser: 30 cm
- Lampenhals: 10 cm
- Öffnung: 5,8 cm
Diese Maße bestimmen die Auswahl aller weiteren Bauteile.
Grundprinzip beim Lampenbau
Beim Aufbau einer Deckenlampe aus Einzelteilen sind drei Dinge entscheidend:
- Mechanische Befestigung
- Elektrische Sicherheit
- Optische Abstimmung
Alle Komponenten müssen exakt aufeinander abgestimmt sein.
Die richtige Kabellösung

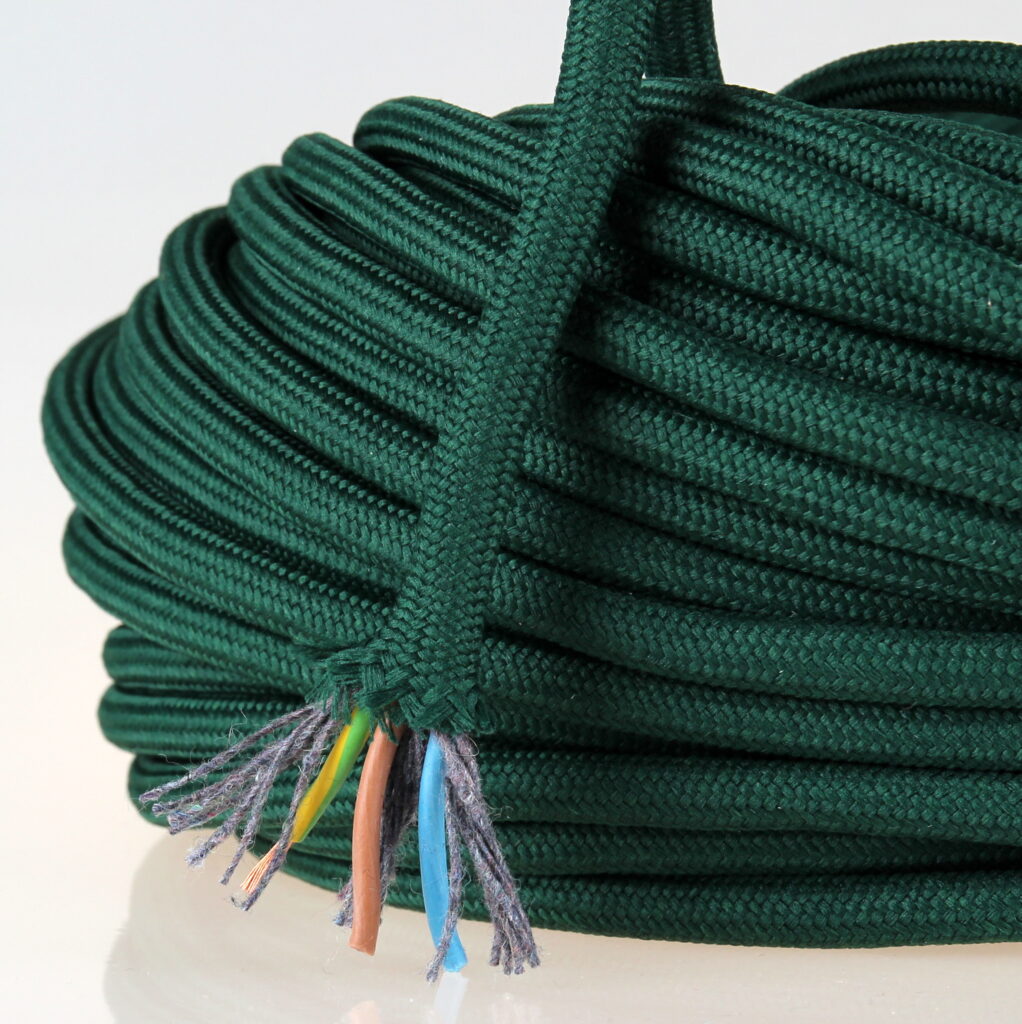

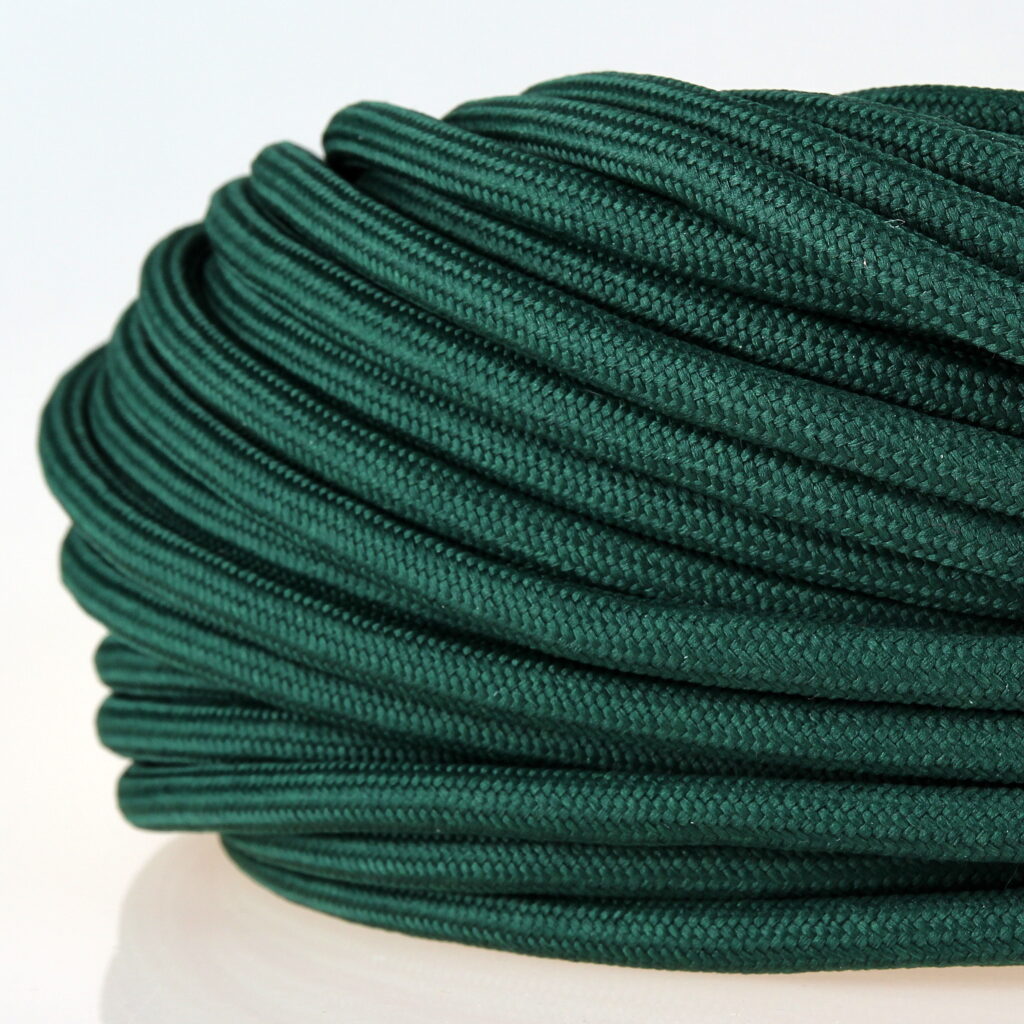

Für dieses Projekt wurde eine 3-adrige Textilkabel-Zugpendelleitung verwendet.
Eigenschaften:
- flexibel durch textile Verarbeitung
- optisch hochwertig
- geeignet für sichtbare Installationen
Wichtig:
Durch die 3-adrige Ausführung kann eine Erdung umgesetzt werden, was besonders bei Metallteilen notwendig ist.
Aufbau der Lampenfassung

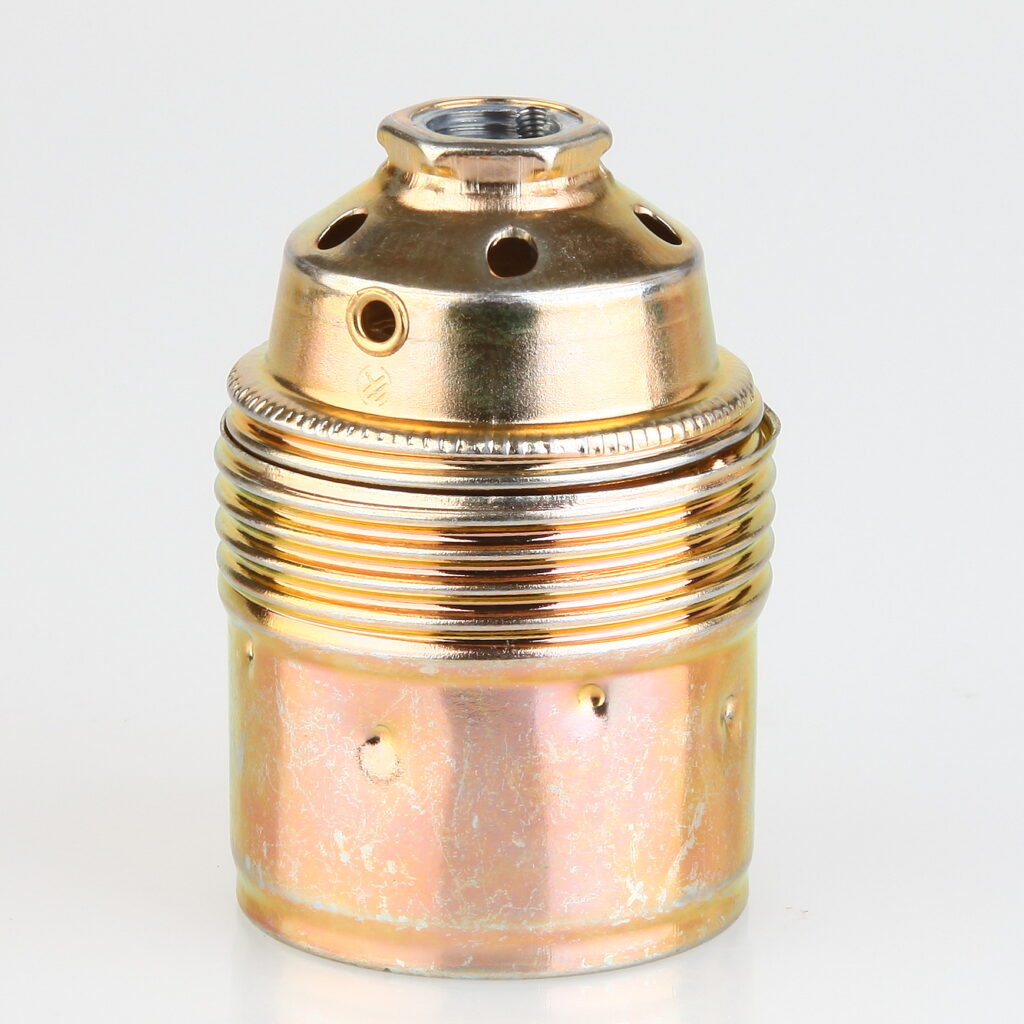

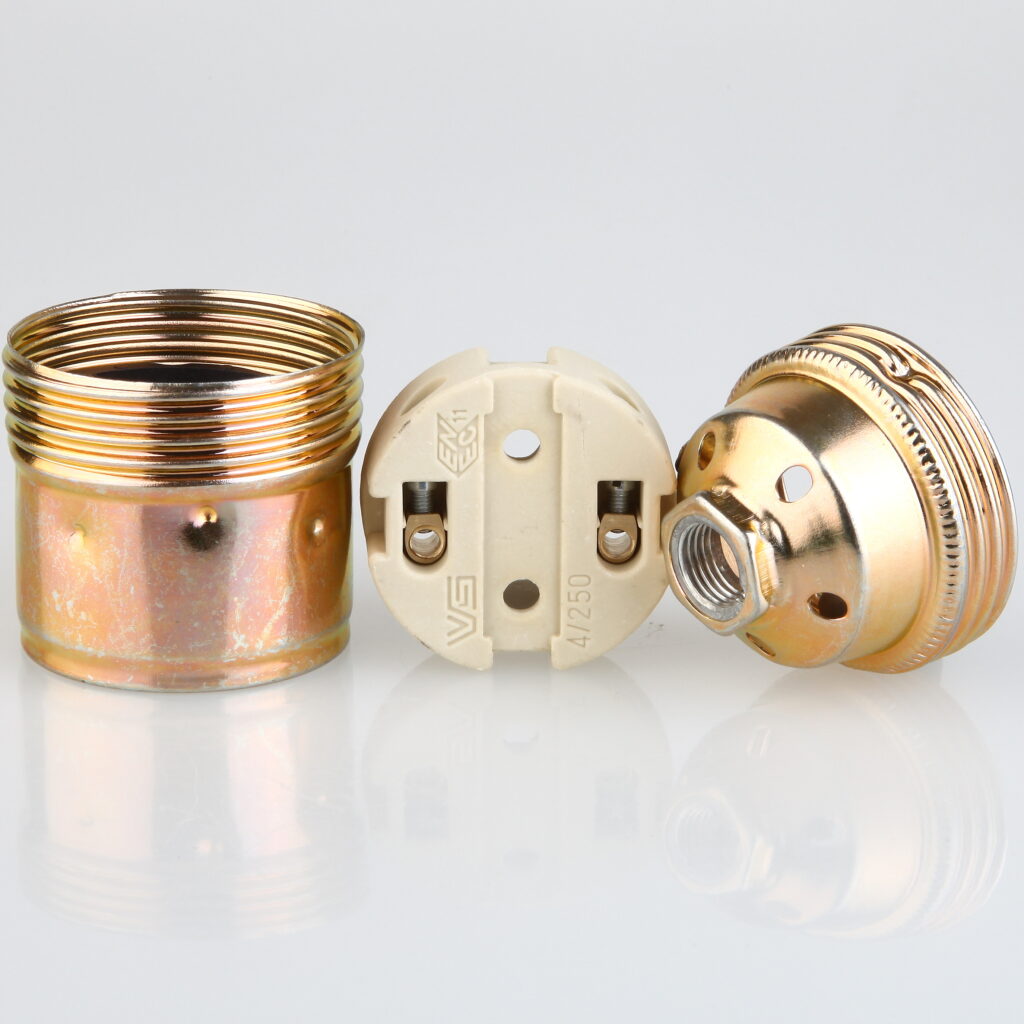

Zum Einsatz kam eine E27 Metallfassung in vermessingter Ausführung.
Warum Metall?
- langlebiger als Kunststoff
- stabiler Aufbau
- bessere mechanische Verbindung
Die Fassung ist das zentrale Bauteil für:
- elektrische Verbindung
- Aufnahme des Leuchtmittels
- Befestigung des Lampenschirms

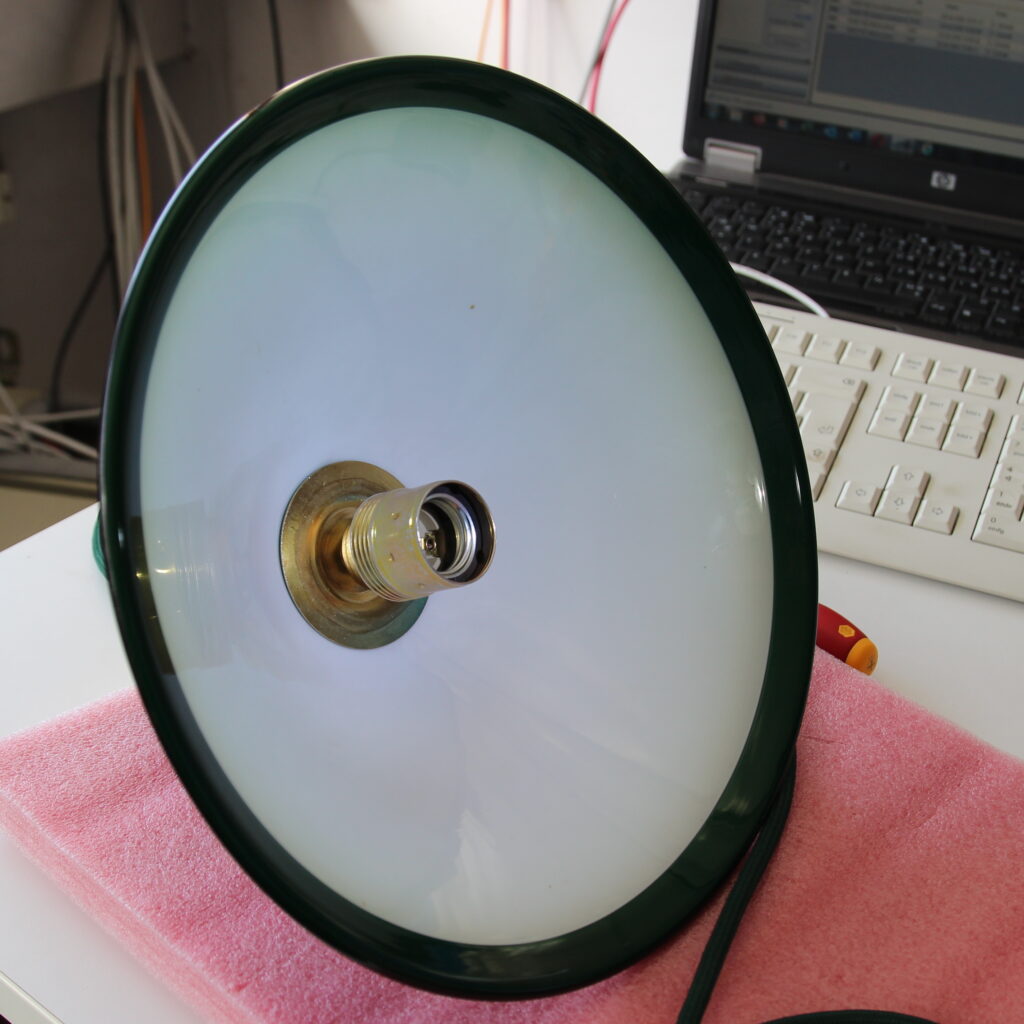

Befestigung des Glasschirms
Damit der Schirm sicher montiert werden kann, wird eine Kombination aus mehreren Bauteilen verwendet:

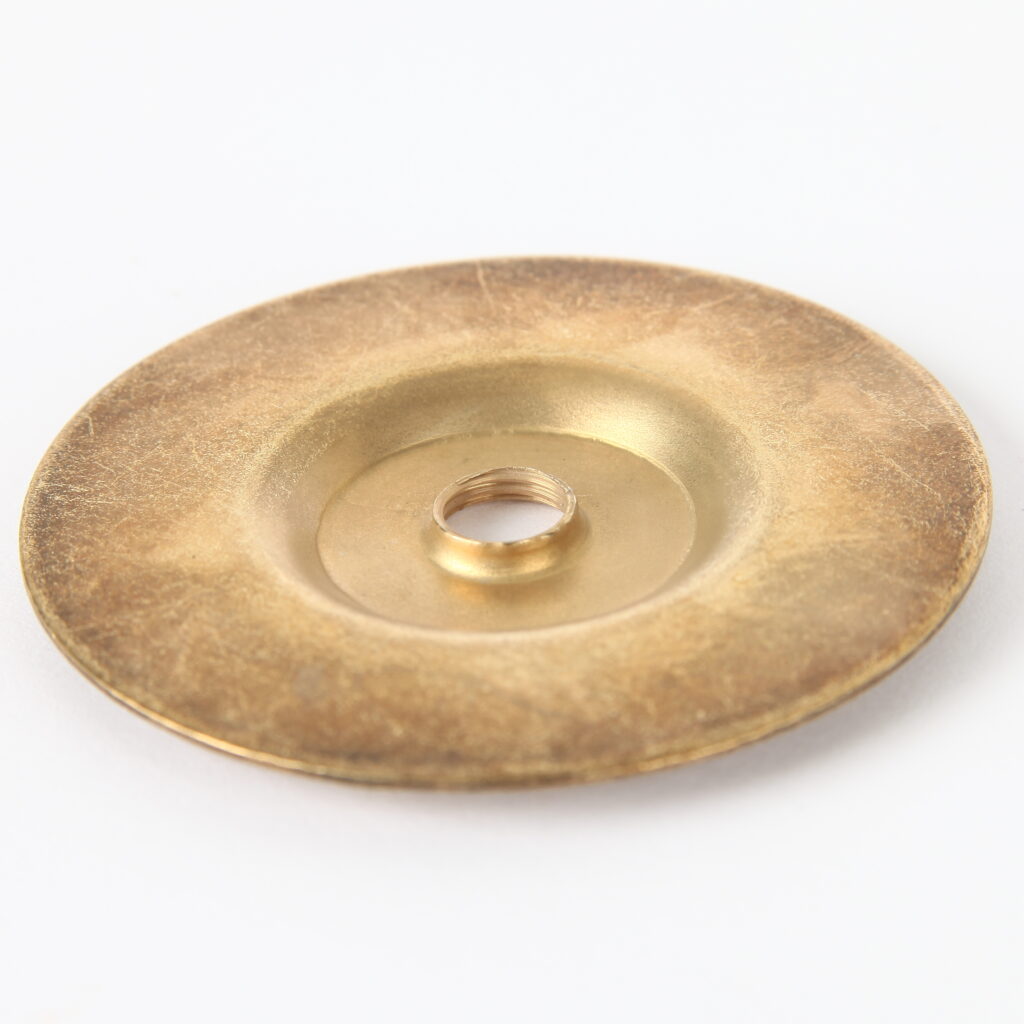

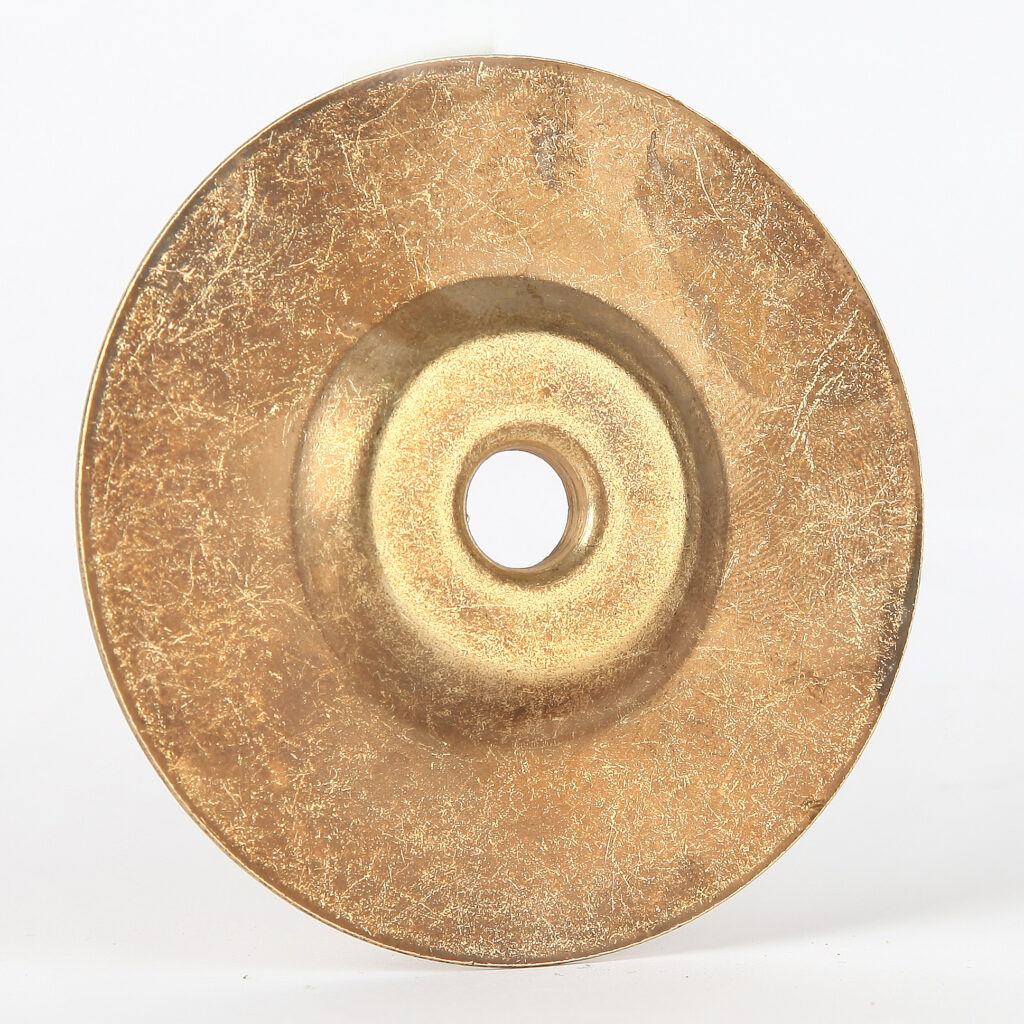

Schirmträgerplatte
- trägt den Glasschirm
- verbindet Schirm mit der Fassung

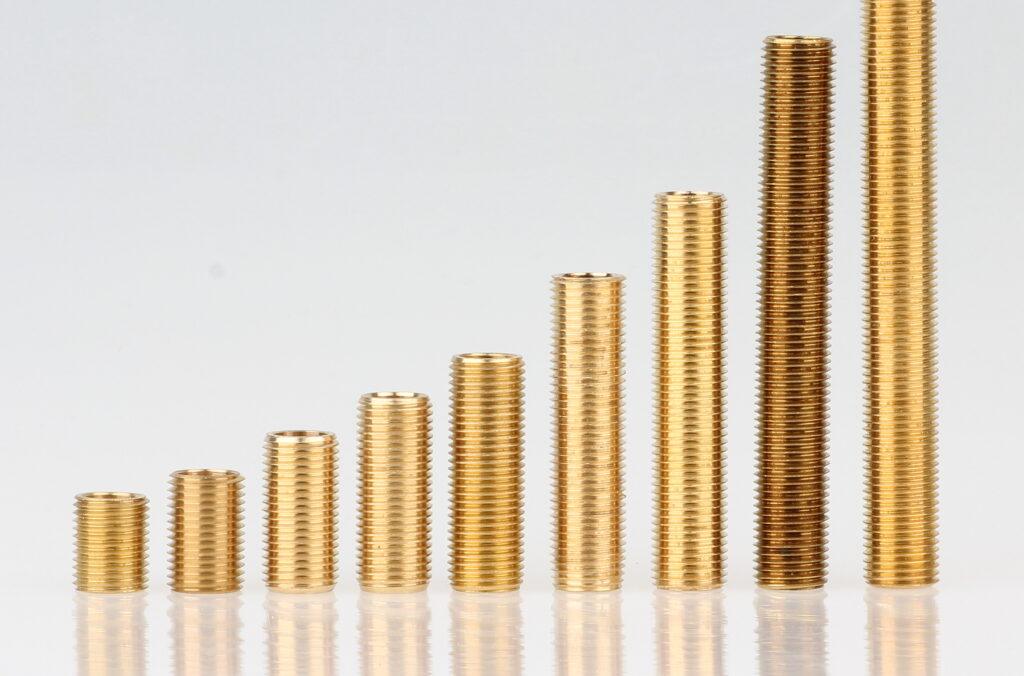

Gewinderohr (M10x1)
- verbindet alle Bauteile miteinander
- sorgt für Stabilität

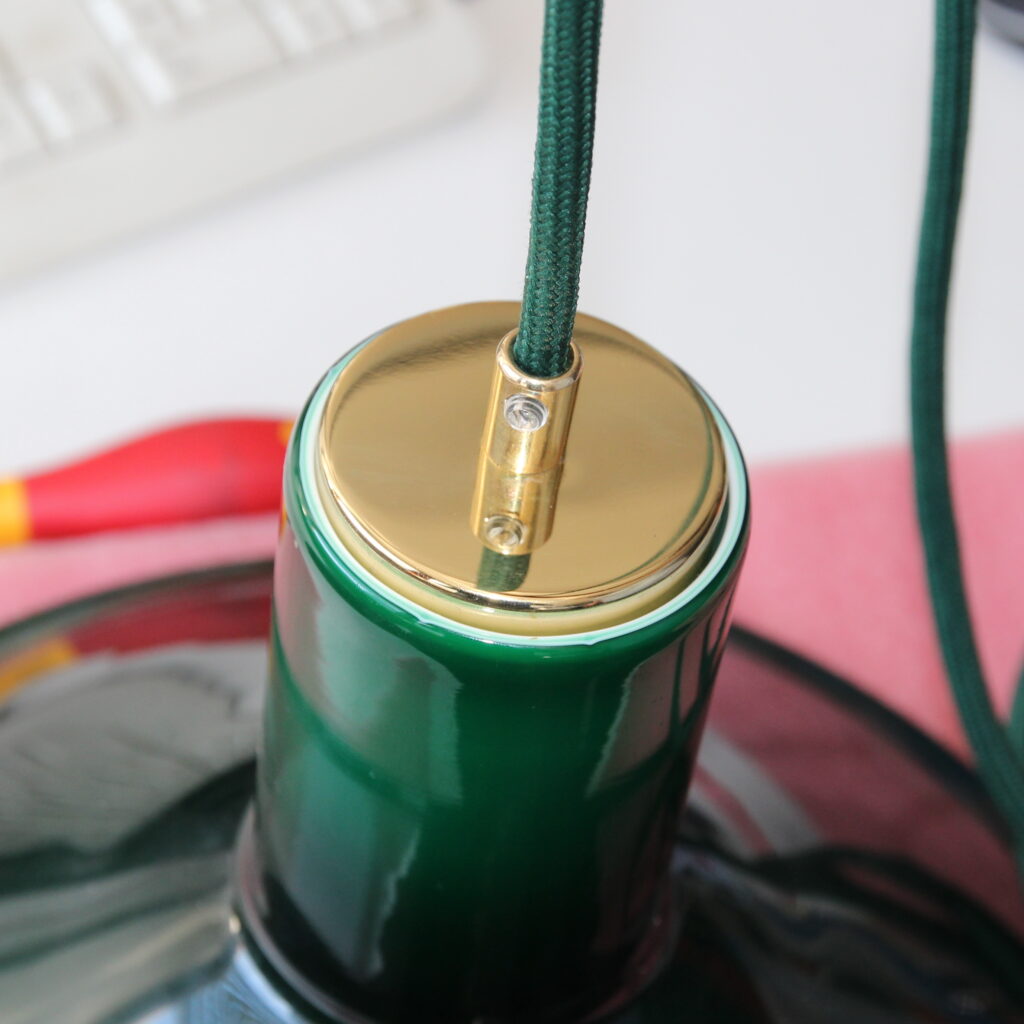

Zentrierung und Sicherheit
Eine oft unterschätzte Komponente ist die Kombination aus:
- Abschlussscheibe

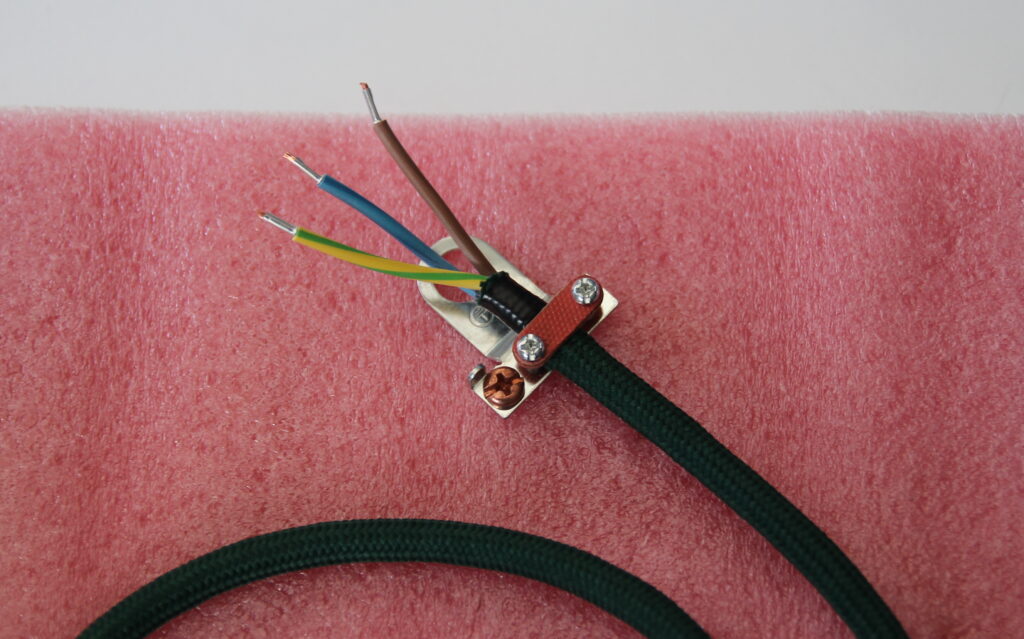

- Zugentlastung
Funktion:
- zentriert das Kabel im Schirm
- verhindert Zugbelastung auf die Fassung
- erhöht die Lebensdauer der Lampe

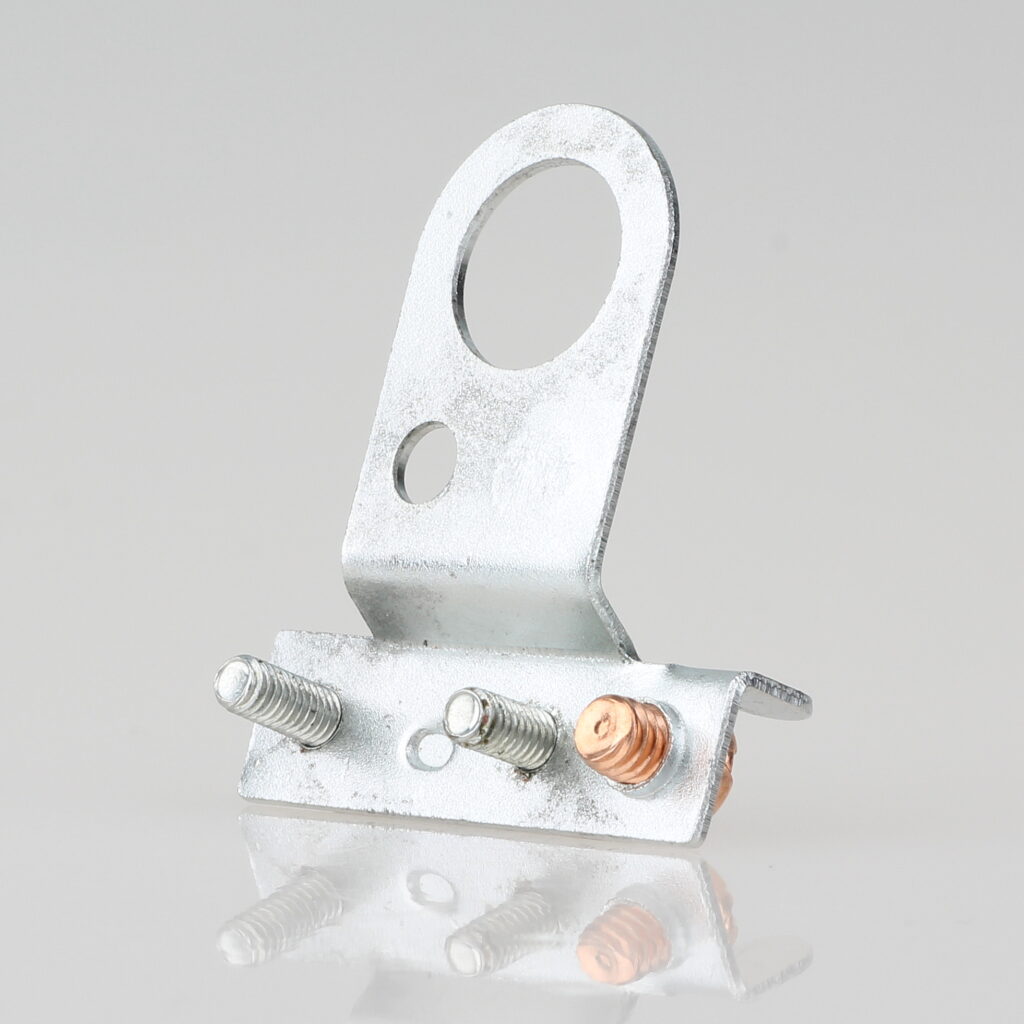

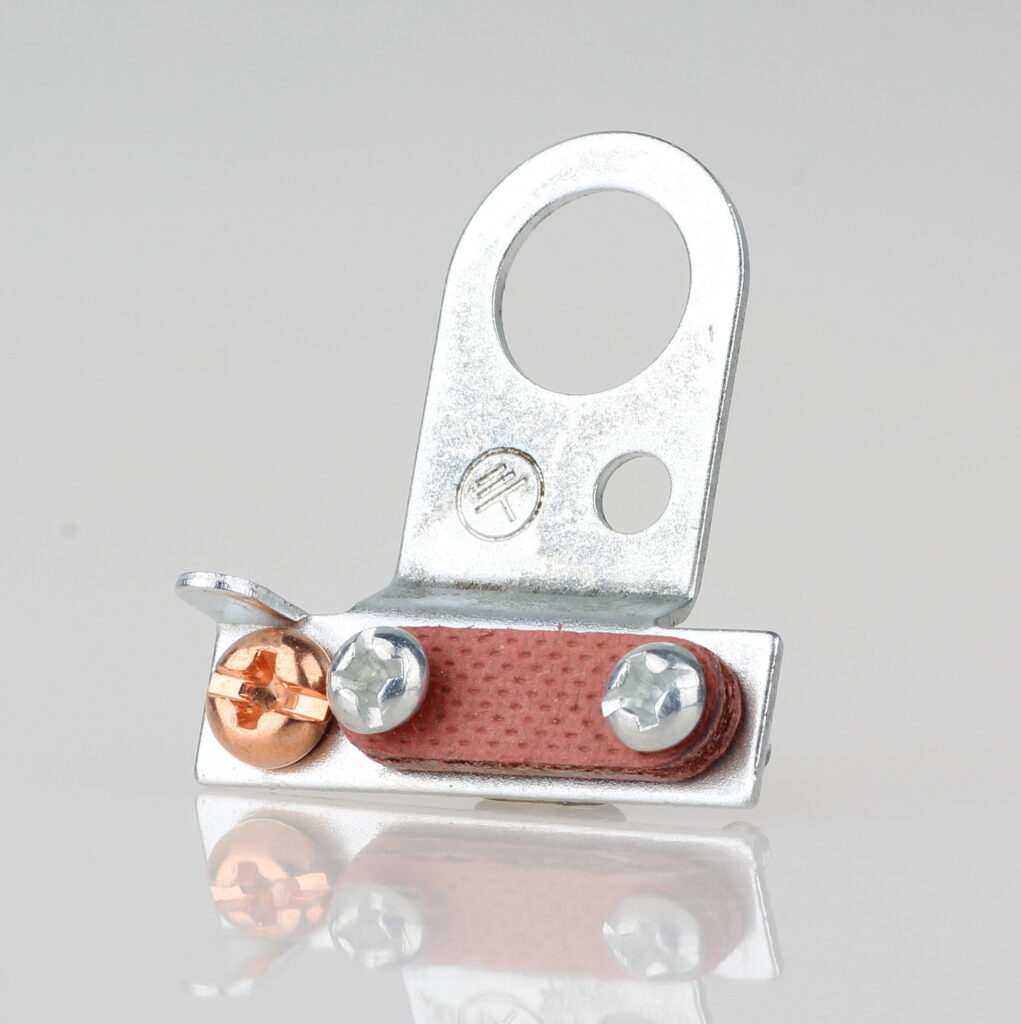

Warum eine Zugentlastung wichtig ist
Ohne Zugentlastung:
- wirkt das Gewicht der Lampe direkt auf die elektrische Verbindung
- Kabel können sich lösen
- Sicherheitsrisiken entstehen
Mit Zugentlastung:
- mechanische Entkopplung
- sichere Kabelführung
- langlebige Konstruktion

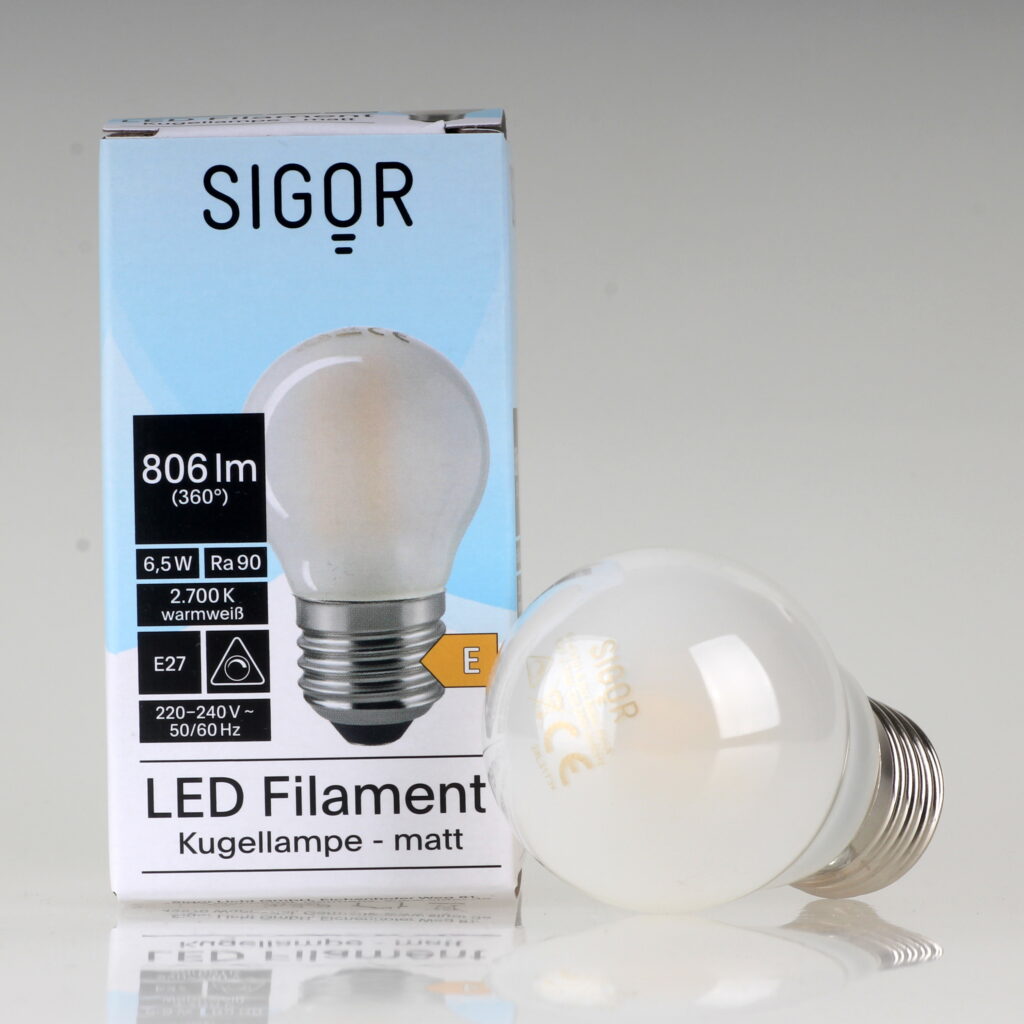

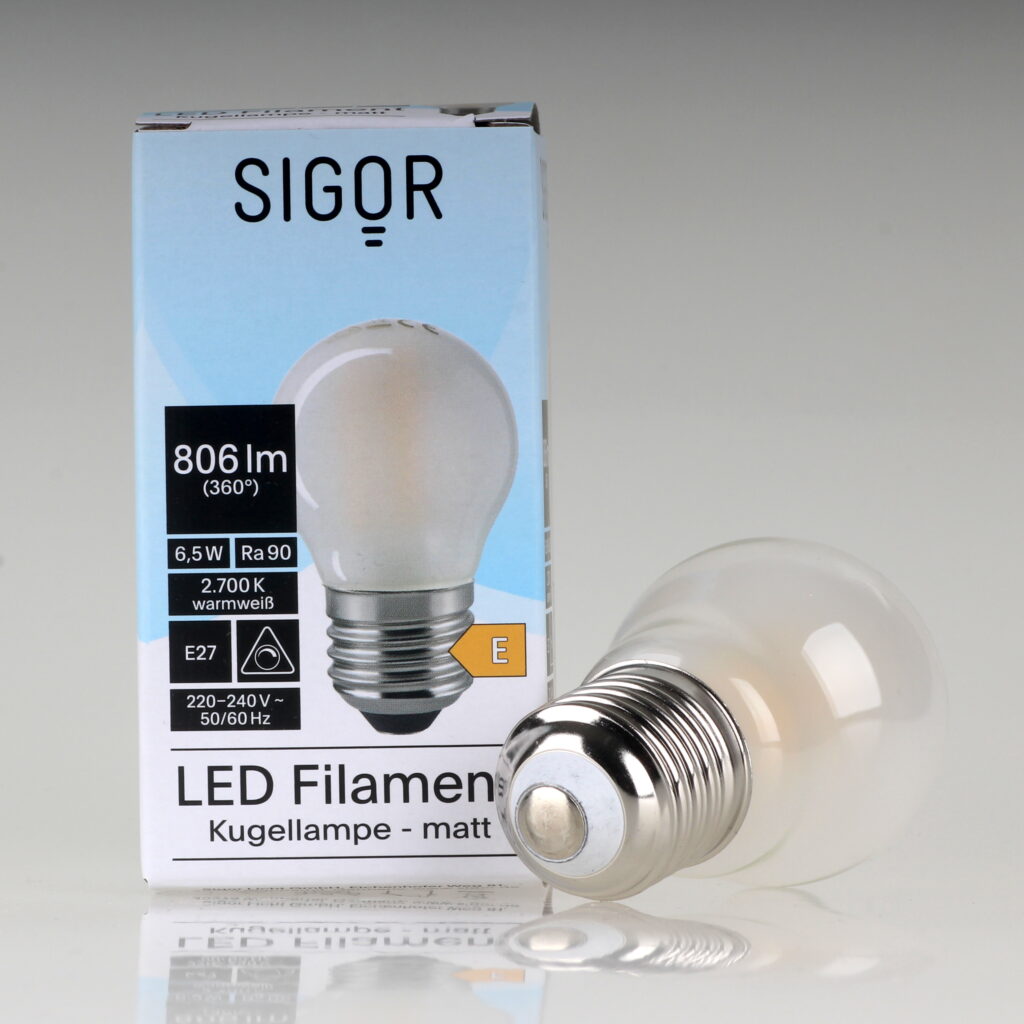

Leuchtmittel: LED als beste Wahl
In diesem Projekt wurde ein LED-Leuchtmittel eingesetzt.
Vorteile:
- geringe Wärmeentwicklung
- niedriger Energieverbrauch
- lange Lebensdauer
Gerade bei geschlossenen oder empfindlichen Schirmen ist LED-Technik besonders sinnvoll.
Zusätzliche Aufhängung
Ein Kabelaufhänger sorgt für:
- sichere Deckenmontage
- Entlastung der elektrischen Verbindung
- stabile Positionierung der Lampe

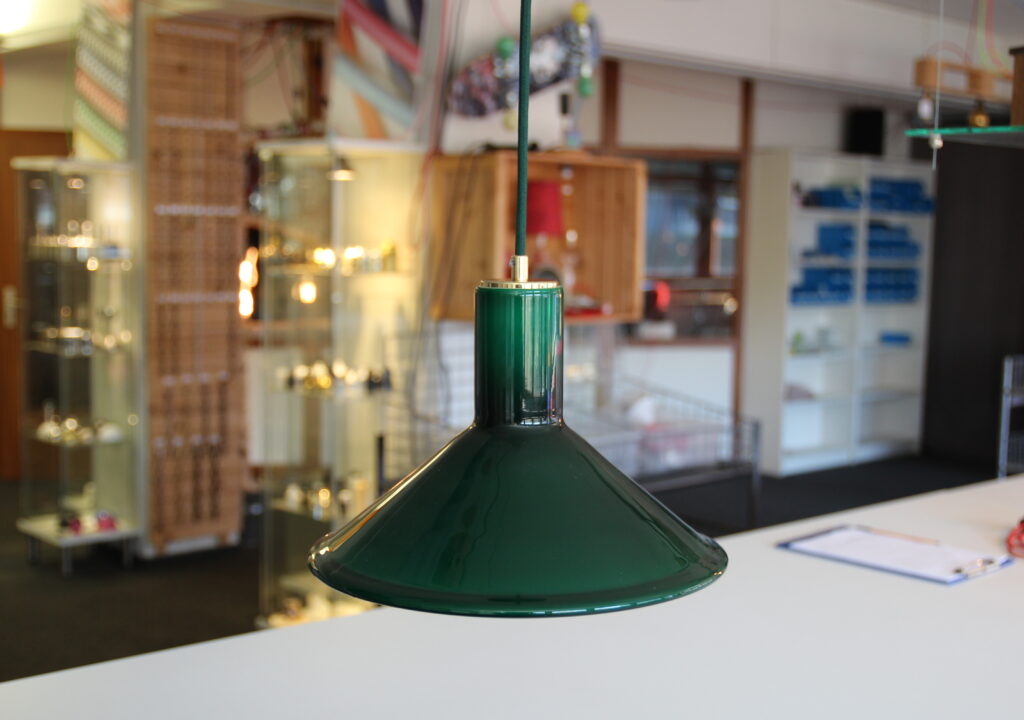

Ergebnis des Projekts
Durch die Kombination aller Bauteile entstand:
- eine technisch sichere Deckenlampe
- eine optisch hochwertige Leuchte
- eine langlebige Konstruktion
Natürlich wurde abschließend eine Sicherheitsprüfung durchgeführt.
Fazit
Dieses Projekt zeigt sehr gut, wie aus einzelnen Komponenten eine vollständige Lampe entsteht.
Wichtige Punkte:
- richtige Auswahl der Bauteile
- saubere mechanische Verbindung
- fachgerechte elektrische Installation
- Berücksichtigung der Sicherheitsanforderungen
