Wie verbindet man mehrere Lampen in einem Deckenbaldachin?
In diesem Beitrag auf blog.radiokoelsch.de von Radio Kölsch Hamburg erklären wir verständlich, wie mehrere Lampen an einem Deckenbaldachin angeschlossen werden und worauf es dabei technisch ankommt.
Gerade bei modernen Beleuchtungskonzepten mit mehreren Lichtquellen ist dieses Thema besonders relevant.

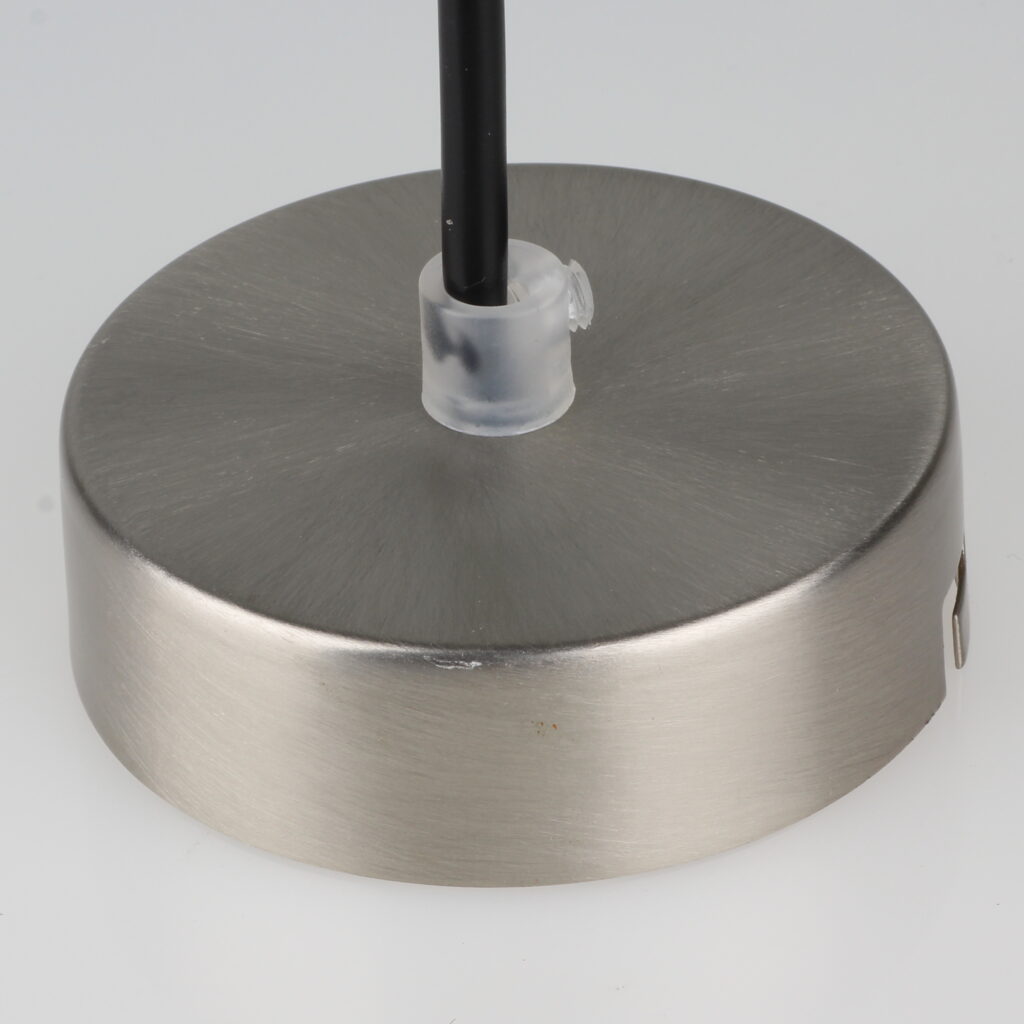

Was ist ein Deckenbaldachin?
Ein Deckenbaldachin ist ein Bauteil, das im Lampenbau eine zentrale Rolle spielt.
Seine Funktionen:
- Abdeckung der Anschlussstelle an der Decke
- Schutz der elektrischen Verbindung
- optische Aufwertung
- Befestigungspunkt für eine oder mehrere Leuchten

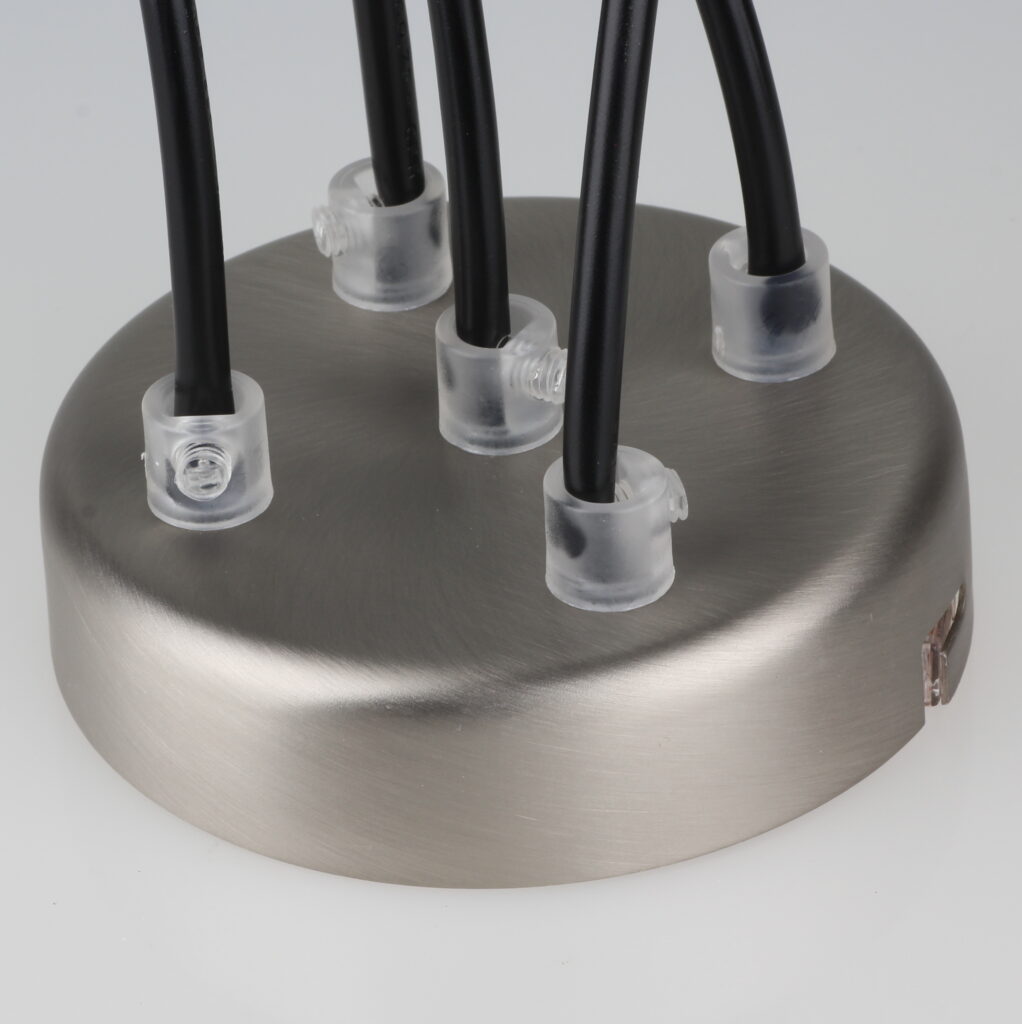

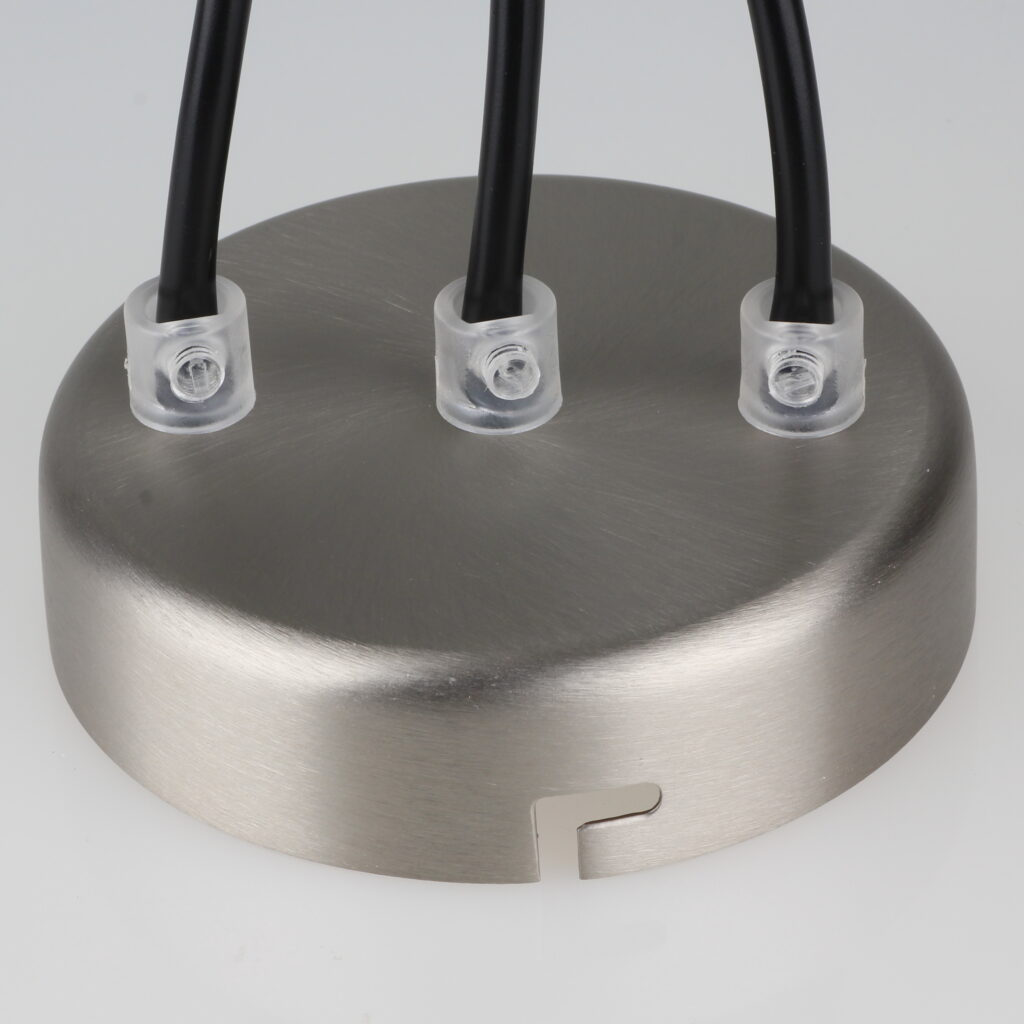

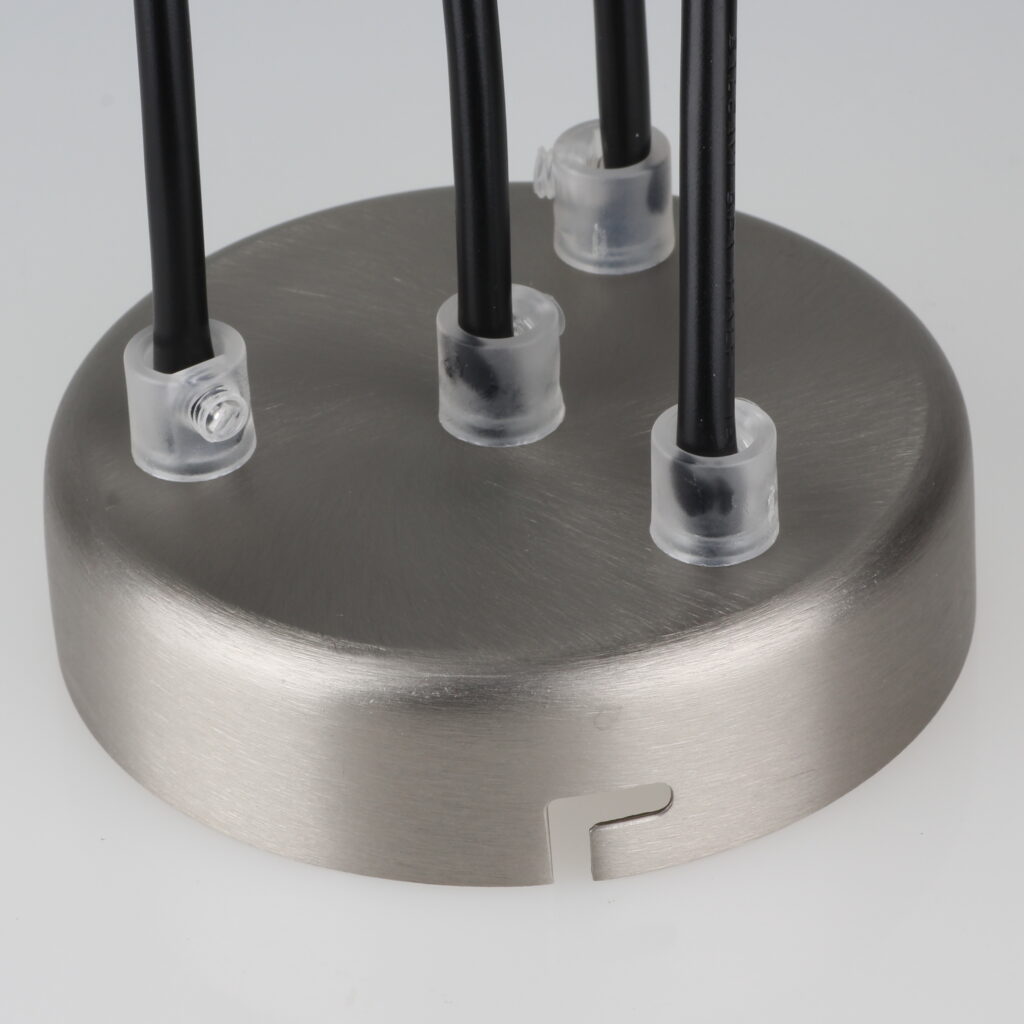

Warum mehrere Lampen an einem Anschluss?
In vielen Wohnungen gibt es nur:
- einen Deckenauslass
Gleichzeitig möchte man aber:
- mehrere Lichtquellen installieren
Typische Beispiele:
- Spinnenlampen
- mehrflammige Pendelleuchten
- individuelle DIY-Lichtlösungen
Technisches Grundprinzip
Beim Anschluss mehrerer Lampen wird die Stromzufuhr parallel verteilt.
Das bedeutet:
- jede Lampe erhält die gleiche Spannung
- alle Lampen können gleichzeitig betrieben werden

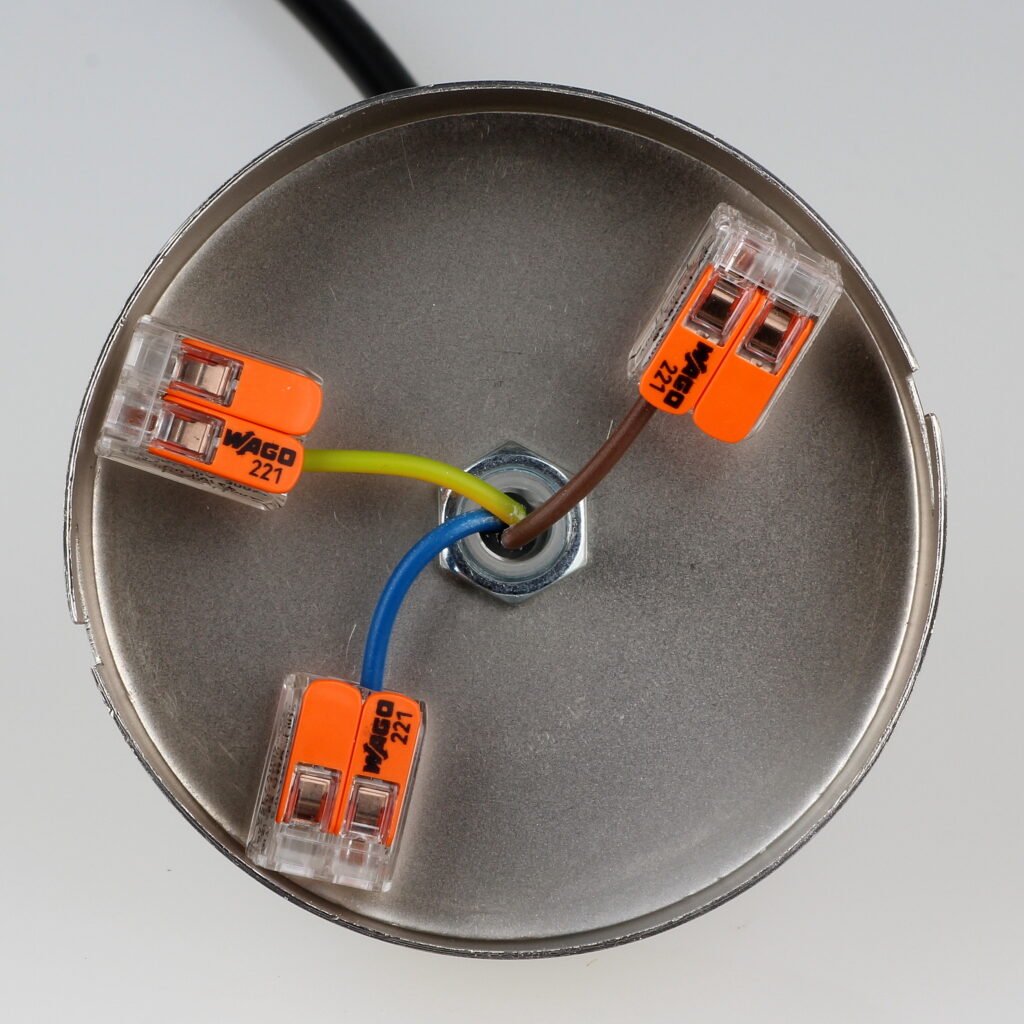

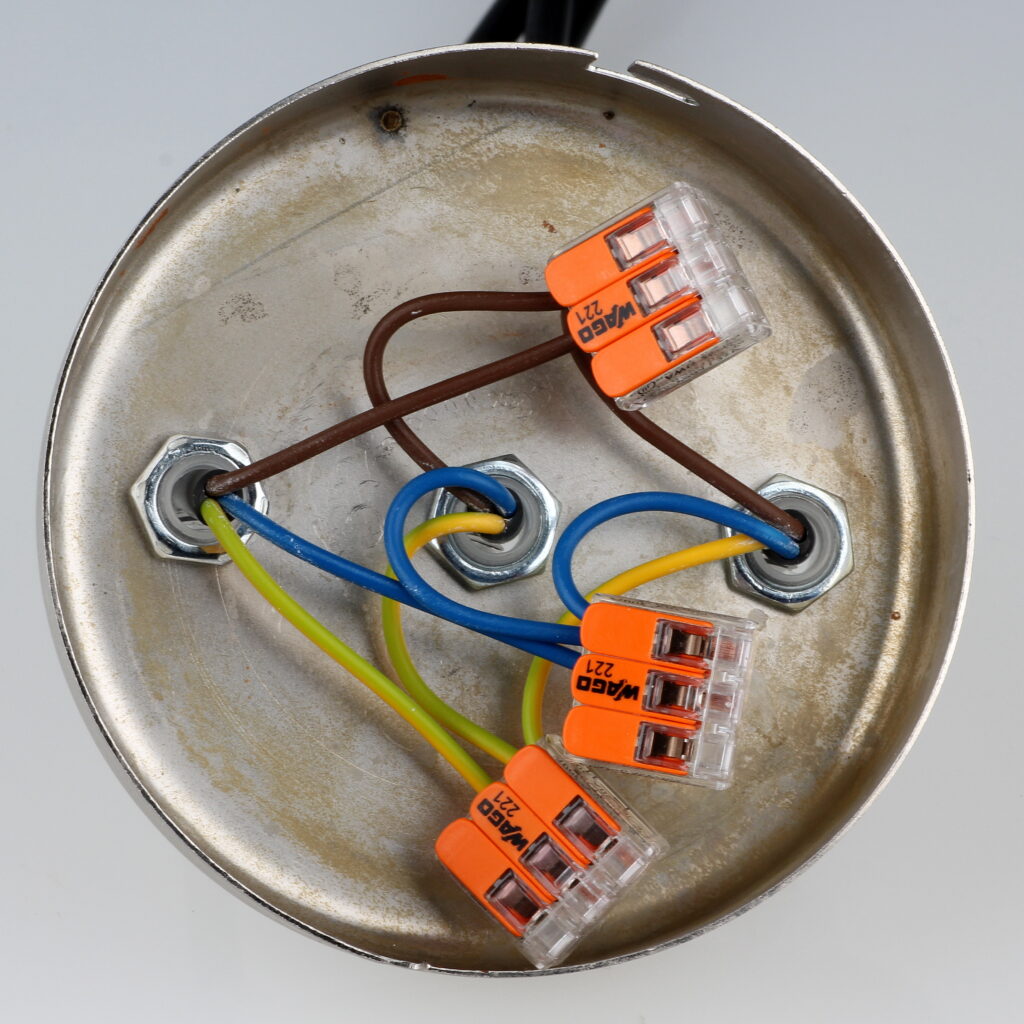

Die richtige Aufteilung der Leiter
Damit die Installation funktioniert, müssen die Leitungen korrekt getrennt werden.
Grundregel:
- braun (Phase) → gemeinsam verbinden
- blau (Neutralleiter) → gemeinsam verbinden
- grün-gelb (Schutzleiter) → gemeinsam verbinden

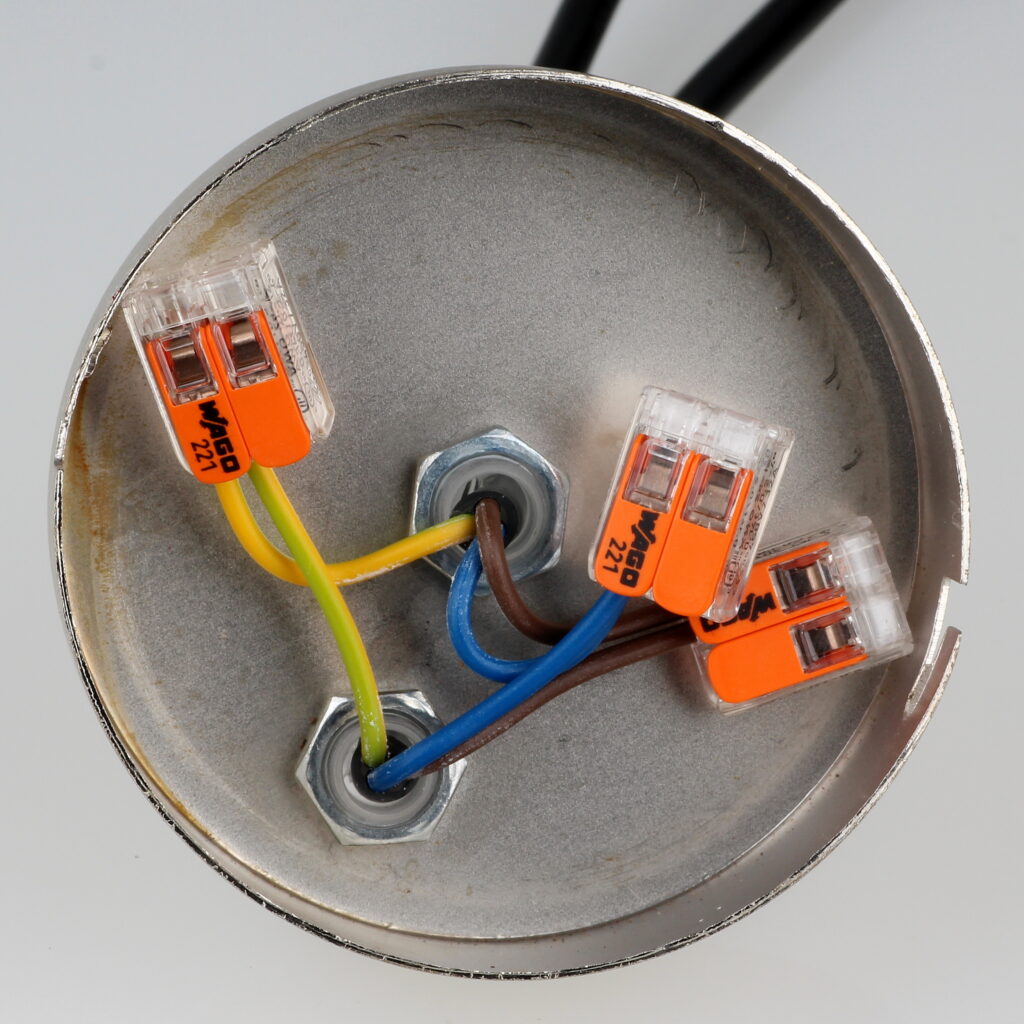

Verbindungstechnik: Wagoklemmen
Für die Verbindung werden häufig sogenannte Wagoklemmen verwendet.
Vorteile:
- platzsparend
- einfach zu handhaben
- sichere Kontaktierung
- ideal für enge Baldachine
Wichtiges Prinzip: Keine Farbmischung
Ein entscheidender Punkt:
In eine Klemme darf nur eine Leiterart!
Warum?
- die Kontakte innerhalb der Klemme sind verbunden
- unterschiedliche Leiter würden direkt verbunden werden
- Folge: Kurzschluss

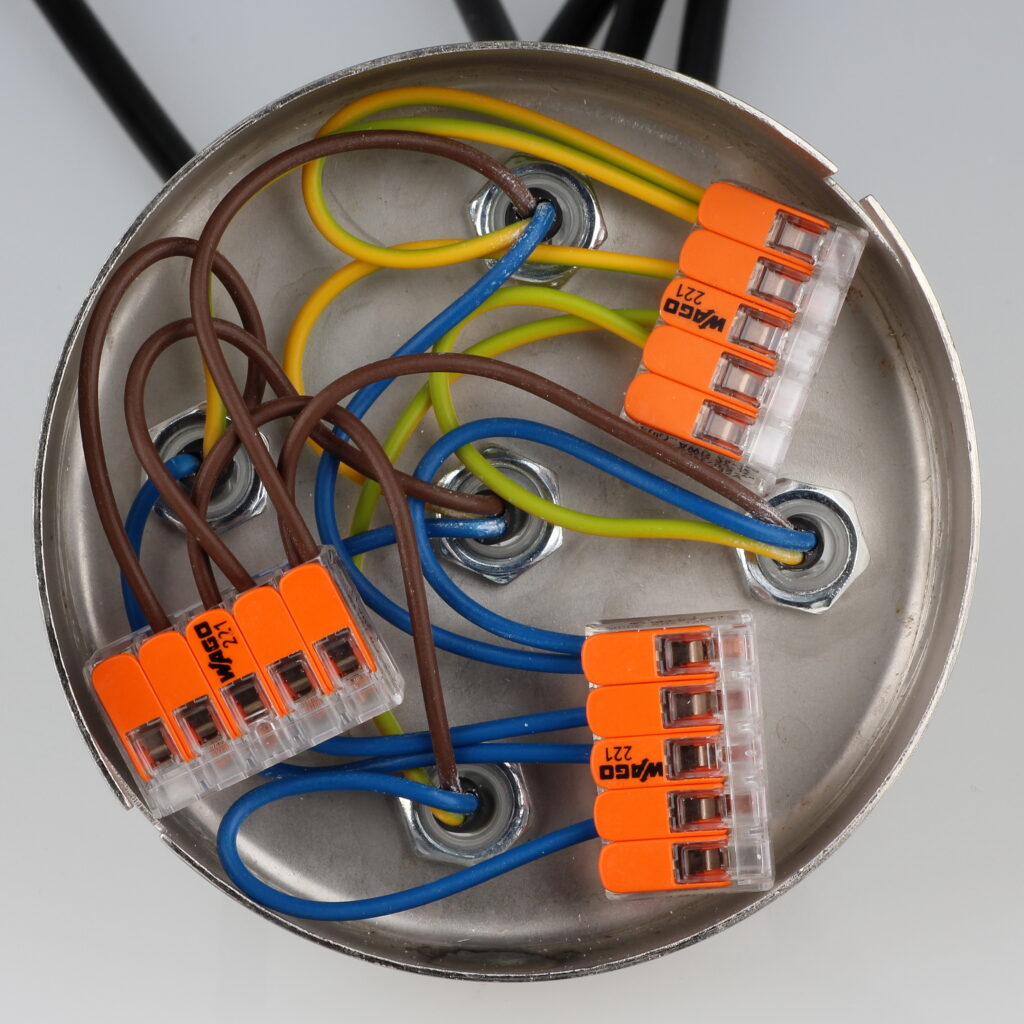

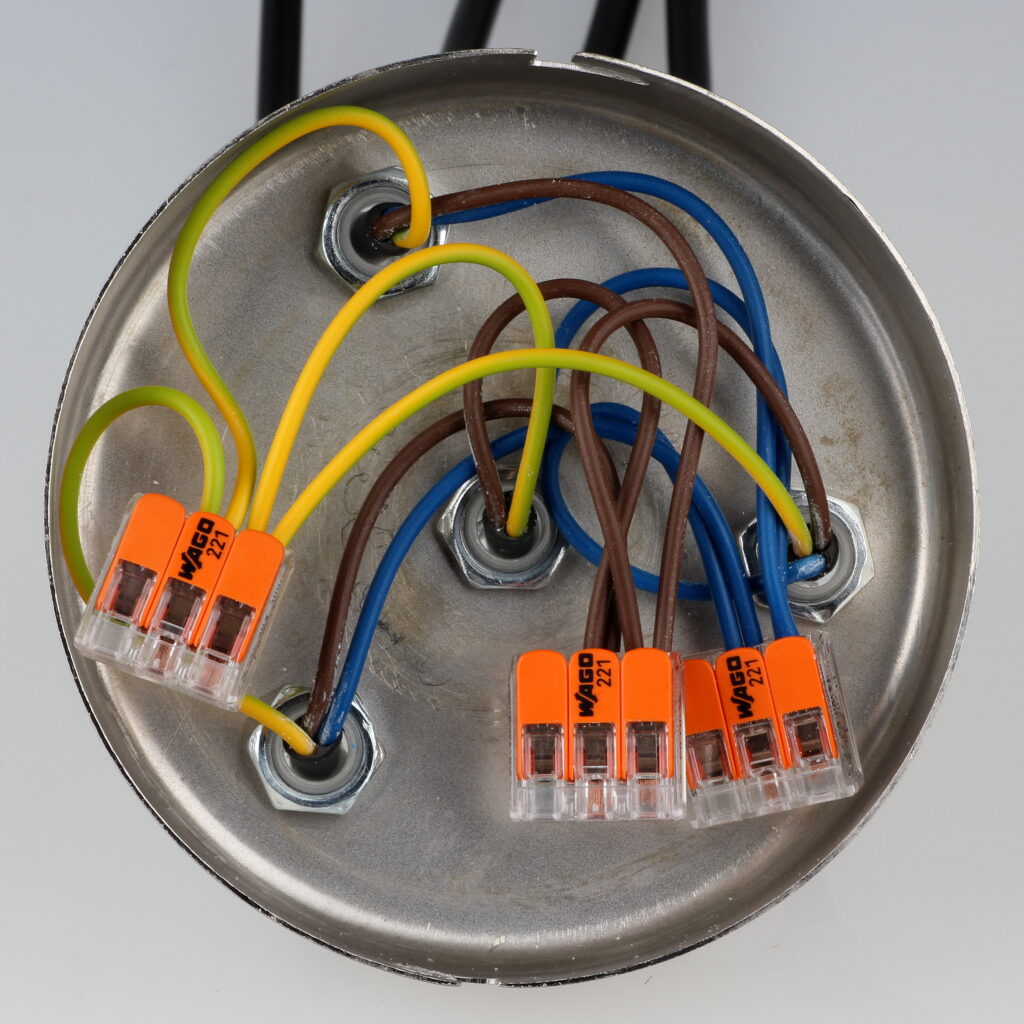

Was tun bei vielen Kabeln?
Wenn mehrere Lampen angeschlossen werden:
- reicht eine Klemme oft nicht aus
Lösung:
- mehrere Klemmen verwenden
- Verbindung mit Brückenkabel herstellen
So bleibt die Installation:
- übersichtlich
- technisch korrekt
- sicher
Unterschied zwischen 2-adrig und 3-adrig
2-adrige Leitungen:
- Phase + Neutralleiter
- keine Erdung
3-adrige Leitungen:
- zusätzlich Schutzleiter
- erforderlich bei Metallgehäusen
Wichtiger Hinweis:
Metallische Leuchten müssen geerdet werden.
Typische Fehler aus der Praxis
In unserer täglichen Arbeit sehen wir häufig:
- falsche Verdrahtung
- mehrere Farben in einer Klemme
- fehlende Erdung
- zu kleine Baldachine
- unsaubere Verbindungen
Diese Fehler können schwerwiegende Folgen haben:
- Kurzschluss
- Überhitzung
- Ausfall der Beleuchtung
- Brandgefahr
Fazit
Das Verbinden mehrerer Lampen in einem Deckenbaldachin ist technisch kein Hexenwerk – entscheidend ist jedoch die richtige Umsetzung:
- saubere Trennung der Leiter
- passende Verbindungstechnik
- ausreichend Platz
- fachgerechte Installation
Hinweis für Heimwerker
Auch wenn viele Arbeiten einfach erscheinen:
Elektrische Installationen erfordern Fachkenntnis.
Im Zweifel gilt:
- lieber Fachbetrieb beauftragen
- Sicherheit geht immer vor
